Votre sécurité sur mesure en aluminium
Immeuble en feu. L'évacuation incendie : un sujet

L'évacuation incendie : un sujet "chaud"!

Triste record : 78 morts dans l'incendie d'habitations en 2016.
GVA 04/08/2018

1 belge sur 3 ne pense jamais à la sécurité incendie. 85% des résidents belges n'ont pas réfléchi à un plan d'évacuation.
Leefbrandveilig.be

Il y a chaque année en Belgique +- 10.000 incendies d'habitations faisant de nombreuses victimes, des grands brulés et provoquant des dégâts majeurs.
Belgium.be

Tous les 5 jours, une personne perd la vie en Belgique des suites d'un incendie.
Levif.be 11/10/2019

Nous ne consacrons pas suffisamment de temps à concevoir un plan d'évacuation efficace.

Vous devriez en effet être en mesure de vous échapper rapidement et en toute sécurité, quelque soit l'endroit où vous vous trouvez dans un immeuble.
Lorsqu'un feu se déclare il avance très rapidement, la fumée nocive dégagée devient très vite menaçante. Bien que les secours arrivent généralement rapidement, il pourrait être déjà trop tard.

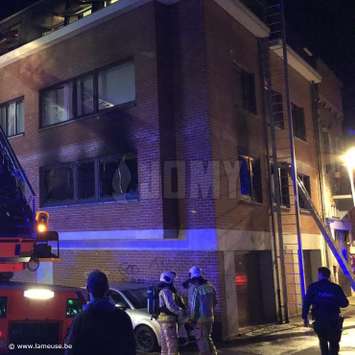

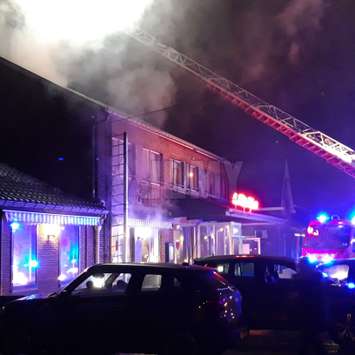

Une échelle déployable JOMY utilisée dans une situation réelle lors de l'incendie d'un appartement en Belgique.

Toutes les instances d'autorité ayant leur mot à dire sur le sujet, la situation est très complexe. Malgré tout, de l'ensemble des directives ressortent toujours des "meilleures pratiques", bien connues évidemment des ingénieurs JOMY.

Exemples de directives à différents niveaux:

Europe

  • La législation européenne concernant le secteur de la construction - des produits, nr. 305/2011, détaille l'obligation et l'interdiction d'ajouter la mention CE pour un produit donné;

Gouvernement général belge

  • Les lois générales qui concernent la prévention des incendies et des explosions sont décrites dans la loi du 7 juillet 1994, qui a subit une adaptation le 7 décembre 2016;
  • Le code belge du bien-être au travail - Chapitre 3;

Gouvernement régional belge

  • Législation spécifique concernant les hôpitaux, les écoles, les maisons de repos, les hôtels, les B&B,…;
  • Loi flamande du 19 septembre 2008 qui concerne la sécurité dans les crèches;
  • Loi wallonne du 18 décembre 2003 qui concerne la sécurité dans les établissements touristiques;

Au niveau municipal

  • Les règlements de police peuvent être différents d'une ville à l'autre;
  • Exemple: le code de police anversois contient des "Règles concernant les kots d'étudiants";
  • Exemple: les règles de police de Gand contiennent des directives pour "La prévention des incendies dans les lieux publics";

Exemples de standards

  • NBN NEN 3509 : Escaliers à l'intérieur d'habitations et d'immeubles d'habitation - Définitions et dimensions;
  • NBN S21-204 : Protection contre l'incendie dans les bâtiments - Bâtiments scolaires - Conditions générales et réaction au feu;
  • NBN EN 1991-1-1 et NBN 1991-1-1-ANB Eurocode 1 : Actions générales - Poids volumiques, poids propres, charges d'exploitation bâtiments;
  • EN ISO 14122-3 : Sécurité des machines - Moyens d'accès permanents aux machines - Partie 3: Escaliers, échelles à marches et garde-corps;
  • DIN 18 065: Escaliers d'immeubles;
  • ISO 8421-6: Protection contre l'incendie -- Vocabulaire -- Partie 6: Évacuation et moyens d'évacuation

Informations techniques / spécifications techniques (quelques exemples) :

  • WCTB TV 198 - Accessibilité des escaliers

Vous trouverez ci-après quelques "bonnes pratiques". JOMY décline toute responsabilité concernant votre application personnelle de celles-ci. En effet, nous vous recommandons vivement de toujours vérifier quelles sont les règles d'application propres à votre situation avec les autorités locales.

Nombre de personnes à évacuer

  • Le dimensionnement des voies d'évacuation dépend du nombre de personnes à évacuer. Celui-ci est déterminé de façon conventionnelle en fonction de la superficie du compartiment :
    • 1 personne par 10m² pour les bâtiments non accessibles au public;
    • 1 personne par 3m² pour les bâtiments accessibles au public.
    • Ces chiffres sont plus spécifiques lorsque l'utilisation première d'un bâtiment est modifée.

Nombre de voies d'évacuations

  • En général, il est nécessaire de disposer d'au moins deux voies d'évacuation indépendantes et qui ne se croisent pas.
  • Pour des compartiments avec 500 personnes ou plus:
    • 500 - 999 personnes : 3 voies de sortie;
    • 1000 - 1999 personnes : 4 voies de sortie;
    • 2000 - 2999 personnes : 5 voies de sortie;
    • Etc.
  • En théorie, une seule voie de sortie peut être suffisante dans les cas suivants :
    • Bâtiments de moins de 10m de haut et contenant moins de 100 personnes;
    • Bâtiments de 10 à 25m et contentant moins de 50 personnes, accessibles par les échelles des services d'incendie (côté rue).
  • Souvent, le service d'incendie (et la prudence) exigera malgré tout la présence d'une deuxième sortie de secours.

Emplacement des escaliers

  • Les différents escaliers d'évacuation sont situés dans des zones opposées du compartiment.
  • La distance maximale de la voie d'évacuation vers l'escalier est définie (sauf pour les locaux techniques):


Utilisation du bâtiment

Pendant le jour

Pendant la nuit

Vers le chemin qui relie deux escaliers <= 30m <= 20m
Vers l'escalier le plus proche <= 45m <= 30m
Vers le deuxième escalier <= 80m <= 60m
Distance maximale pour une voie en cul-de-sac <= 15m

Accès

  • Accès à l'escalier via une porte ou une coursive :
    • La porte doit être Rf 1/2h pour les bâtiments >= 25m;
    • Les portes ne peuvent pas avoir de verrouillage dans le sens de l'évacuation.
  • Les escaliers à volée relevable et l'encagement de la volée inférieure sont admis.
  • Les escaliers de bâtiments >= 25m doivent donner accès au toit (si le toit est plat).

La largeur utile (LU)

  • La LU dépend du nombre de personnes à évacuer du compartiment avec le nombre maximal de personnes. La somme des LU des escaliers descendants doit être au moins égale au nombre de personnes à évacuer du compartiment le plus large fois 1,25 cm (ΣLU = nombre x 1.25 cm).
  • La LU minimale est de 80cm, ce qui correspond donc à une évacuation de 64 personnes (80/1,25). Ensuite, on prévoit des LU en multiples de 60cm ("l'unité de passage"), comme suit:
    • LU de 80cm jusqu'à 64 personnes à évacuer par compartiment et par escalier
    • LU de 120cm pour 65 à 96 personnes à évacuer par compartiment et par escalier
    • LU de 180cm pour 97 à 144 personnes à évacuer par compartiment et par escalier
    • Etc.
  • Dans la pratique on rencontre souvent des exceptions à cette règle :
    • Pour des bâtiments moyens et hauts (>10m), un angle d'inclinaison de 45° peut être acceptable (à vérifier au cas par cas avec les services incendie). Parfois, dans ce cas-ci, on exige que l’escalier ne soit utilisé que par des personnes à bonne mobilité. Pour un escalier montant, on accepte généralement un angle d’inclinaison de 45°.
    • En fonction de l’espace disponible, et du nombre de personnes à évacuer, on rencontre également des LU de 90, 100, et 110cm dans la pratique.
    • Dans des écoles, des crèches, ... on prévoit souvent une LU de 120cm, même si le nombre de personnes à évacuer par compartiment est en dessous de 64.
  • Les différents escaliers d'un même compartiment doivent avoir la même LU plus ou moins 60cm.
  • La valeur de 1,25cm par personne à évacuer est appliquée pour des escaliers descendants. Pour un escalier montant, on prévoit 2 cm par personne; pour un chemin plat 1 cm par personne.

Configuration

  • L'escalier doit généralement résister à une surcharge répartie de 500 kg/m2 sur les volées de marches et les paliers aussi bien qu'à une charge concentrée de 200 kg appliquée sur n'importe quel endroit des planchers ou des marches.
  • Une face au moins doit permettre le libre passage de l'air.
  • Les escaliers tournants sont généralement déconseillés et interdits pour des hauts bâtiments (>= 25m). Un escalier tournant nécessite un giron minimal de 24cm sur la ligne de foulée, qui se situe à 0,4m minimum et 0,6m maximum du bord intérieur de la zone de la rampe ou du noyau, et à 0,35m minimum des rives extérieures des marches.

L'angle d'inclinaison

  • Dans la plupart des cas, on exige un angle d'inclinaison de 37° (ou à peu près 75%).
  • Pour des bâtiments moyens et hauts (>10m), un angle d'inclinaison de 45° peut être acceptable (à vérifier au cas par cas avec les services incendie). Parfois, dans ce cas-ci, on exige que l’escalier ne soit utilisé que par des personnes à bonne mobilité. Pour un escalier montant, on accepte généralement un angle d’inclinaison de 45°.
  • Les angles supérieurs à 45° sont à éviter absolument.

Marches

  • Le giron "g" et la hauteur "h" de la marche doivent respecter la formule: 600 <= a + 20 <=660 [mm].
  • Les contremarches ne sont pas nécessaires.
  • Une volée de marches peut compter au maximum 17 marches. Au-delà de 17 marches, un palier intermédiaire est nécessaire.

Garde-corps

  • 2 mains courantes sont nécessaires par escalier. Exception: une main courante est suffisante pour des escaliers à LU < 120cm, dans des bâtiments bas (<10m), et s’il n’y a pas de danger de chute.
  • Hauteur minimale pour les escaliers de secours : 1m sur les paliers et 0,9m sur les volées de marches, mesurée au nez de la marche.
  • En cas d'utilisation par des enfants (écoles, crèches,...) :
    • Les ouvertures entre les éléments verticaux ont une largueur <= 70mm (<= 80mm en Flandre).
    • Absence de barres horizontales pour éviter que les enfants puissent monter sur les garde corps.
    • Hauteur de 1,1m au lieu de 1m.
    • Deuxième main courante à hauteur des enfants (plus basse que la main courante principale).

Matériaux

  • Matériaux de classe A0 (matériaux non-inflammables, comme l'aluminium, l'acier ou le béton).
  • Pas d'exigence de résistance au feu pour les escaliers extérieurs.
  • Matériaux stables, sans dégradation dans le temps.

Stabilité

  • L'escalier doit généralement résister à une surcharge répartie de 500 kg/m2 sur les volées de marches et les paliers aussi bien qu'à une charge concentrée de 200 kg appliquée sur n'importe quel endroit des planchers ou des marches.
  • Les garde-corps doivent généralement supporter une charge horizontale répartie de 100 kg/m courant sans perte fonctionnelle.
Escaliers d'évacuation pour 4 étages, installés parallèlement à la façade d'appartements.
Escaliers avec une volée relevable pour l'évacuation incendie, installés dans une cour d'école.
Escaliers extérieurs utilisés comme sortie de secours.
Echelle de sécurité repliable pour appartements.
Echelle à crinoline et balcon pour l'évacuation de bureaux.

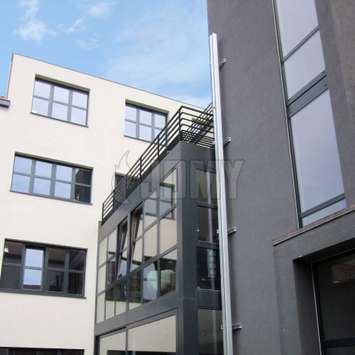

Echelle pour l'évacuation de bureaux. Ici une échelle déployable JOMY fermée.

Bien que les escaliers d'évacuation soient la solution idéale, les échelles sont une très bonne alternative lorsque :

  • Il n'y a pas suffisamment d'espace pour un escalier;
  • Des requis esthétiques et de planning les exigent;
  • La configuration de l'immeuble l'impose;
  • Pour des raisons de coût.
