Votre sécurité sur mesure en aluminium
Accueil > Produits > Echelles > Echelles à crinoline
prod4
NOUVEAU: Configurez votre échelle et obtenez un prix instantanément avec notre CONFIGURATEUR!
Echelle à crinoline avec palier pour l'accès à la toiture; en aluminium et avec porte de condamnation.

Echelle à crinoline en aluminium

  • check Système modulaire développé par JOMY.
  • check Finition de haute qualité.
  • check Une multitude d'options disponibles.

Moins esthétiques que les échelles déployables, les échelles à crinoline peuvent être utilisées pour :

Echelle de secours à crinoline utilisée pour l'évacuation d'un immeuble d'appartements de hauteur moyenne.

Echelle de secours à crinoline pour balcons

Echelle de toiture avec crinoline, utilisée pour accéder aux panneaux solaire pour l'entretien.

Echelle à crinoline pour l'accès aux panneaux solaires

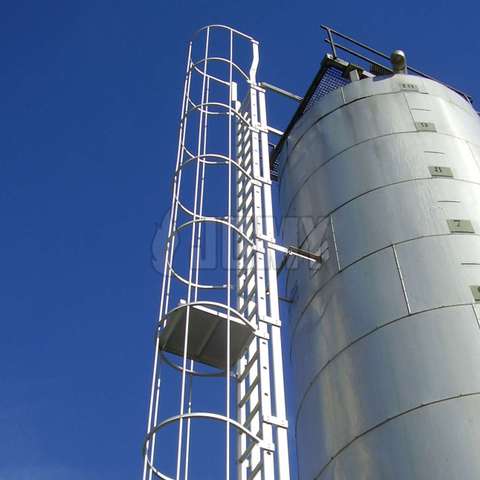

Echelle à crinoline avec paliers de repos, utilisée pour l'accès à un réservoir de stockage pour l'entretien.

Echelle à crinoline pour réservoir de stockage

2 échelles à crinoline montées perpendiculairement à la façade et utilisées comme échelles de secours pour un immeuble à appartements de 7 étages.

Echelle à crinoline pour l'évacuation incendie d'un immeuble

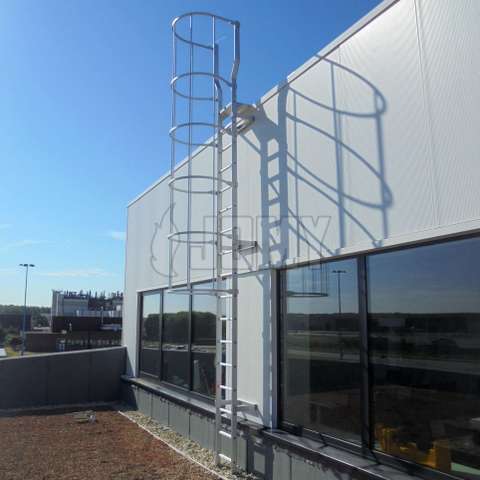

Echelle d'accès au toit avec crinoline, porte de sécurité, portillon et garde-corps, utilisée pour l'entretien.

Echelle de toiture à crinoline sécurisée, pour l'entretien

Echelles à crinoline de type décalé, avec paliers de repos, pour l'accès à la toiture d'un haut bâtiment d'usine.

Echelle fixe d'accès au toit, pour bâtiments d'usine

Echelle à crinoline utilisée dans un puits de lumière pour l'accès à la toiture plate depuis une fenêtre de toit.

Echelle à crinoline pour puits de lumière / fenêtre de toit

Echelle à crinoline utilisée pour l'accès à un bassin dans une usine de traitement des eaux.

Échelle à crinoline d'accès aux installations dans une usine de traitement des eaux


Échelle fixe à crinoline utilisée pour accéder une mezzanine dans un entrepôt.

Echelle à crinoline pour mezzanine

Échelle de puits à crinoline, avec 2 poignées télescopiques, pour un accès sûr aux espaces souterrains pour les inspections.

Échelle de puits avec crinoline et poignées télescopiques

Échelle à crinoline utilisée pour l'entretien et l'inspection des unités de climatisation.

Échelle à crinoline pour l'entretien et l'inspection des unités de climatisation

Échelle à crinoline utilisée pour accéder à une plate-forme industrielle sur deux réservoirs de stockage horizontaux.

Echelle à crinoline pour plateformes d'accès en hauteur

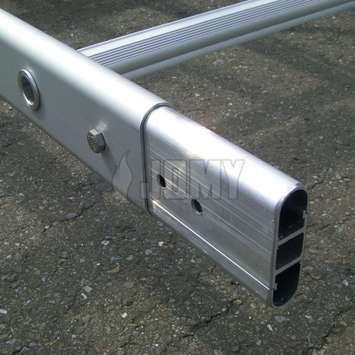

Système modulaire

L'échelle à crinoline JOMY est composée d’éléments normalisés pouvant être emboîtés par l'intermédiaire de jonctions.
Les échelons, antidérapants et striés sur le dessus, sont assemblés par emboîtement et sertissage.

Echelle à crinoline modulaire avec jonctions emboîtables et échelons antidérapants.

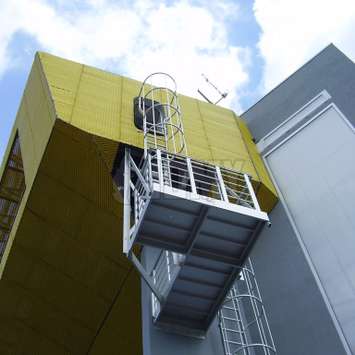

Finition anti-corrosion de haute qualité

Les montants, les échelons, les tronçons emboîtables et les fixations sont tous des éléments extrudés en alliage d'aluminium qui ont été anodisés.
La visserie est en acier inoxydable.
Les échelles à crinoline JOMY sont conformes aux normes européennes en vigueur.

Echelles à crinoline en aluminium anodisé de qualité marine anti-corrosion avec visserie en acier inoxydable.

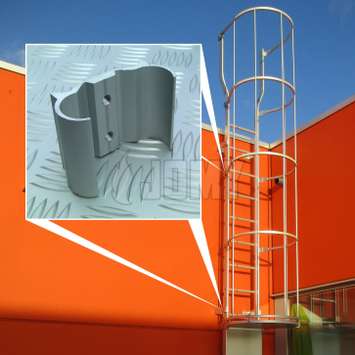

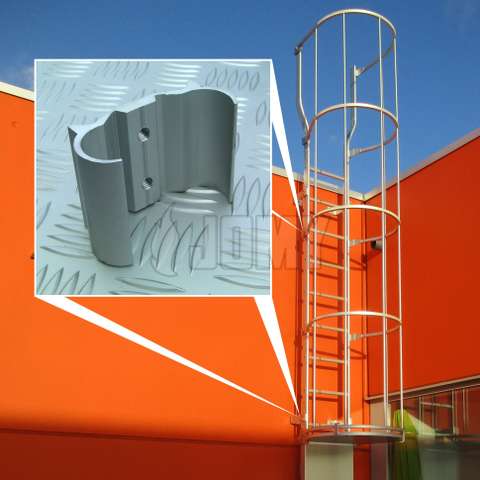

Griffes de fixation spécialement conçues

Nous avons développé des griffes de fixation adaptées pour les arceaux et les attaches murales.
Ces griffes peuvent être utilisées en position bloquée - pour attacher la cage de protection - ou en position de maintien pour la sécuriser aux accroches murales : ceci permet la libre dilatation thermique différente entre le bâtiment et l’échelle.

Les échelles à crinoline JOMY utilisent des griffes de fixation spécialement conçues pour attacher les accroches murales et la cage de sécurité aux montants.

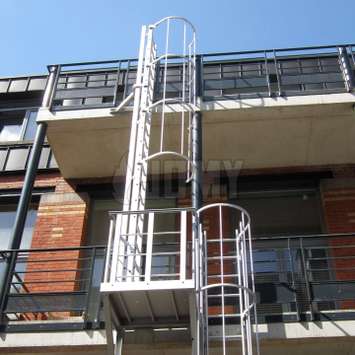

La cage de protection antichute JOMY

L'encagement peut être complet, 3/4 ou 1/2.
Suivant la norme ISO 14122-4, une échelle au delà de 3 m doit être pourvue d’une protection à crinoline.
Notre protection dorsale en aluminium consiste en des arceaux en profils tubulaires à section carrée et 5 montants en profils tubulaires ronds les traversants.

Les échelles fixes peuvent être équipées d'une cage de protection 1/2, 3/4 ou complète pour d'avantage de protection lors de l'évacuation ou l'accès.

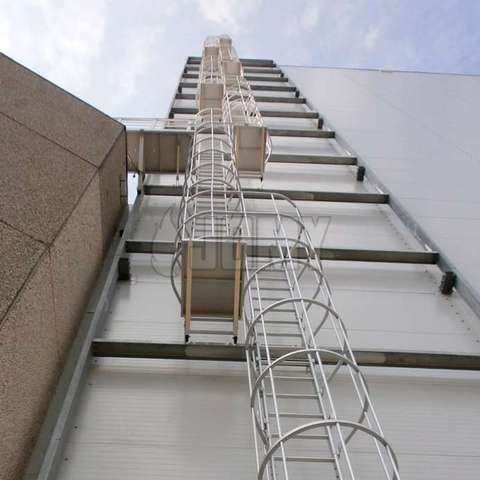

Echelle à crinoline à volées multiples

Suivant la norme ISO 14122-4 (accès machines), les volées d'une échelle fixe à crinoline ne peuvent pas être supérieures à 10 m. En conséquence les échelles de plus de 10 m doivent être du type décalé avec des échelles alternées. Ces échelles alternées ne peuvent pas mesurer plus de 6 m. Un palier de repos permet le passage d’une échelle à l’autre.

Les échelles à crinoline de plus de 10 m doivent être composées de volées multiples et de paliers de repos (norme ISO 14122-4).

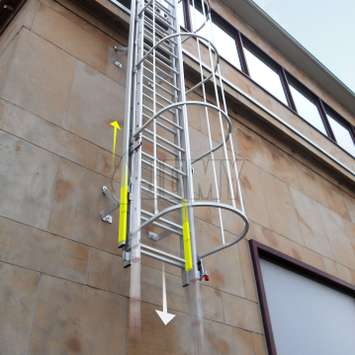

Base escamotable coulissante contrebalancée

La solution anti-effraction idéale : échelle à crinoline à base escamotable.

Echelles à crinoline avec élément de base coulissant escamotable : descente de la volée inférieure à l'ouverture. Mouvement équilibré par des contrepoids.

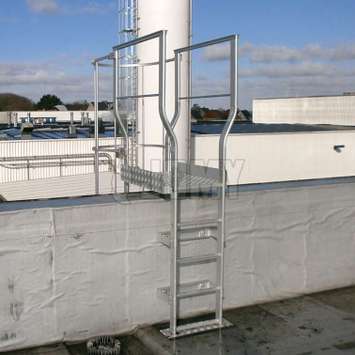

Palier supérieur pour le franchissement d'acrotère

JOMY a une solution pour le franchissement de chaque type d'acrotère. Quelque soit la configuration du toit, l'accès à l'échelle à crinoline pourra se faire en toute sécurité.

Palier sur mesure pour le franchissement de chaque type d'acrotère.

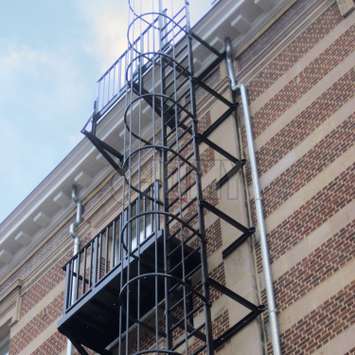

Sécurisation de l'accès depuis le haut

Cet accès peut être sécurisé grâce à des réhausses d'accès élargies, avec ou sans arceaux.
Une porte de sécurité peut également y être installée pour davantage de protection.

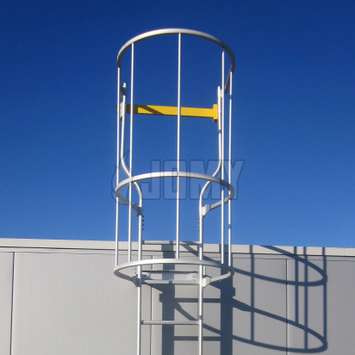

Echelle à cage avec réhausses d'accès élargies et porte de sécurité.

Paliers d'accès sur mesure

Qu'ils servent pour accéder à l'échelle depuis le milieu ou le dessus, JOMY développe des paliers et balcons d'accès sur mesures en aluminium anodisé et adaptés à vos besoins spécifiques.

Echelle de secours à crinoline avec palier et balcon d'accès conçus sur mesure.

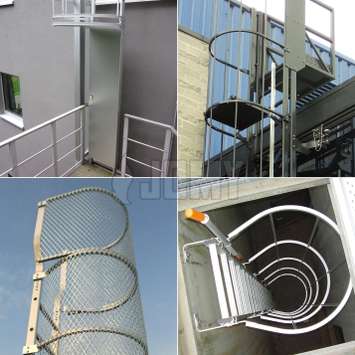

Autres options

  • Porte de condamnation avec ou sans opercule de sécurité au niveau de la crinoline;
  • Peinture suivant la teinte RAL au choix;
  • Ligne de vie intégrée sur base de rail de sécurité et chariot mobile;
  • Les échelles à crinoline JOMY peuvent être conçues entièrement sur mesure.
Les échelles à crinoline JOMY peuvent bénéficier de nombreuses options, dont : les portes de sécurité, ligne de vie intégrée, couleur en teinte RAL, conception sur mesure etc.

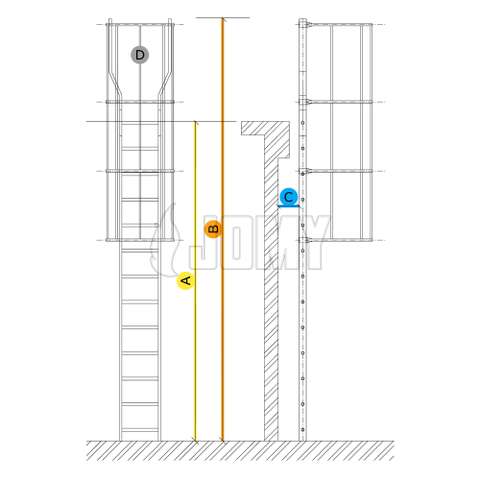

A = Hauteur à franchir

B = Hauteur totale disponible

C = Déport (projection) maximal du mur

D = Réhausse

Comment prendre les mesures pour votre échelle à crinoline ?

Usage

Pourquoi et quand utiliser une crinoline sur une échelle fixe (réglementation et normes)?

Deux raisons :

  1. Dans l'industrie, la norme ISO EN 14.122 (Sécurité des machines - Moyens d'accès permanents aux machines) impose dans sa partie 4 (réglementation relative aux échelles fixes), la présence d'une crinoline si la hauteur de l'échelle atteint 3 m ou plus. Dans ce cas, la hauteur de commencement de la crinoline pourra alors être située entre 2,2 et 3 m.
    Dans la construction, ces bonnes pratiques seront également appliquées.
  2. Une crinoline est aussi utilisée pour le sentiment de sécurité qu'elle génère. En effet, lors de son usage, l'utilisateur ne se sent pas "dos au vide" puisqu'il est entouré d'une cage métallique. La sécurité est donc ici augmentée par le confort mental et l'effet rassurant généré par cette "barrière" physique.

Une échelle à crinoline offre-t-elle une réelle protection antichute ?

Pour un accès en hauteur sécurisé, la meilleure solution restera toujours l'échelle équipée d'un rail de ligne de vie vertical avec chariot mobile autobloquant, celui-ci étant relié directement au harnais (EPI) de l'utilisateur. En effet et malgré la présence d'une crinoline, une chute est toujours possible (avec les conséquences que l'on peut imaginer). Toutefois, pour l'évacuation d'urgence une échelle à crinoline resta la solution la plus pratique puisque celle-ci ne nécessite pas d'équipement de protection individuelle particulier.

Peut-on utiliser une crinoline et un rail de ligne de vie sur la même échelle ?

Non, cette combinaison n'est pas autorisée par la norme ISO EN 14.122. La raison est simple : le système d'arrêt qui équipe la ligne de vie verticale - à savoir un chariot mobile relié au harnais de l'utilisateur - requiert un certain espace pour assurer un bon fonctionnement en cas de chute. La présence de la crinoline pourrait empêcher son déclenchement et donc créer un danger.

Donc, pour une protection anti-chutes efficace, nous vous conseillons nos échelles à ligne de vie intégrée, sans crinoline.

Peut-on s'appuyer contre ou se tenir à la crinoline elle-même ?

Ce n'est pas le but premier de la crinoline, cependant la conception technique de cette dernière lui permet de supporter ces charges le cas échéant. Si l'utilisateur devait se reposer lors de sa montée, nous proposons des paliers de repos repliables en option et qu'il est possible de disposer là où on le souhaite sur toute la hauteur de l'échelle.

Quel est le coût relatif d'une échelle à crinoline ?

Pour une hauteur d'accès équivalente, le prix d'une échelle à crinoline sera inférieur à un escalier (qui lui sera plus pratique) ou une échelle déployable (qui elle sera plus discrète et sécurisée) mais supérieure à une échelle fixe sans crinoline mais relativement proche d'une échelle à ligne de vie intégrée.

Quelle alternative à une échelle à crinoline ?

Peut-on utiliser une échelle à crinoline pour l'évacuation incendie et de secours ?

Oui mais il faut garder à l'esprit qu'une échelle de secours reste une solution alternative :

  • S'il n'y a pas suffisamment d'espace pour un escalier de secours (qui est la solution préconisée).
  • Si des requis esthétiques et de planning les exigent.
  • Si la configuration de l'immeuble l'impose.
  • Pour des raisons de coût.

Accès à l'échelle

Quelles sont les options de condamnation d'accès pour sécuriser une échelle à crinoline contre l'intrusion, le vandalisme, les voleurs... ?

  • La porte de condamnation équipée d'un cadenas.
  • La porte de condamnation équipée d'un cadenas et d'un opercule de sécurité additionnel servant à bloquer l'entrée de la crinoline elle-même.
  • L'encagement supplémentaire (tôle perforée) ajouté au bas et à l'extérieur de la crinoline pour empêcher l'accès depuis les côtés.
  • La base escamotable coulissante contrebalancée qui permet de placer en hauteur et hors d'atteinte la volée inférieure de l'échelle.

Quelles sont les options d'accès à une échelle à crinoline, en haut ?

  • Le balcon d'accès : suspendu à la façade ou tout autre structure portante, celui-ci permet d'atteindre l'échelle de façon sécurisée quelque soit la hauteur par rapport au sol.
  • La (ou les) crosse télescopique : poignée rétractable permettant à l'utilisateur de se tenir lors de l'accès ou la sortie de l'échelle lorsque celle-ci ne dépasse pas le niveau à atteindre. Cette option est couramment utilisée pour les échelles de puits ou lorsqu'une trappe d'accès est présente.
  • Les réhausses d'accès : prolongation des montants de l'échelle, avec cintrage extérieur (évasement), permettant à l'utilisateur de se tenir une fois les derniers échelons gravis ou lors de l'accès depuis le niveau supérieur.
  • La plateforme (palier) de franchissement d'acrotère : composée de réhausses d'accès, d'une plateforme équipée de garde-corps et d'une seconde échelle, celle-ci permet l'entrée ou la sortie de l'échelle lorsque le niveau supérieur comprend une marche, un parapet, ou tout autre relief devant être franchi en toute sécurité.
  • Les garde-corps lestés : utilisés comme équipement de protection collective, ceux-ci permettent de délimiter et de sécuriser le chemin d'accès à une échelle depuis une toiture plate ou une plateforme.
  • Le prolongement horizontal des montants ("oreilles") : sorte de garde-corps fixés aux réhausses d'accès pour délimiter et sécuriser le chemin d'entrée / sortie de l'échelle, sans avoir à toucher au bâtiment.
  • Le portillon de sécurité : porte à fermeture automatique sécurisant l'accès à l'échelle.

Quelles sont les options d'accès à une échelle à crinoline, sur sa hauteur ?

  • La crinoline 3/4 : permet un accès latéral à l'échelle depuis un balcon ou un niveau intermédiaire.
  • Le balcon d'accès : suspendu à la façade ou tout autre structure portante, celui-ci permet d'atteindre l'échelle de façon sécurisée quelque soit la hauteur par rapport au sol.

Quelles sont les options d'accès à une échelle à crinoline, en bas ?

  • La base escamotable coulissante : volée inférieure relevable mettant hors de portée l'échelle à toute personne non-autorisée et qui permet de libérer l'espace au sol. Chez JOMY, celle-ci fonctionne avec un système de contre-poids pour une descente douce et une remontée facile. La descente peut être amorcée de deux manières distinctes et combinables soit depuis le haut et/ou le bas.
  • La porte de condamnation : équipée d'un cadenas, celle-ci permet la sécurisation de l'échelle en empêchant l'accès aux échelons inférieurs et, si elle est équipée d'un opercule, de boucher en plus l'accès à l'entrée de la crinoline elle-même.
  • La crinoline 1/2 ou 3/4 : à la manière d'un garde-corps, cette option permet de sécuriser l'accès latéral à l'échelle lorsqu'un vide est présent. Dans ce cas, la crinoline commence donc à une hauteur inférieure à 2,2 m.

Caractéristiques produit

Quelle est la largeur utile d'une échelle à crinoline ?

La largeur utile correspond à la largeur des échelons entre les montants. Chez JOMY, nous fournissons en standard les largeurs de 400 mm et 600 mm mais d'autres dimensions sont possibles sur mesure.

Quelle charge maximale une échelle à crinoline peut-elle supporter ?

Une échelle fixe JOMY satisfait aux tests et examens des normes EN ISO 14122-4 et NF E85-016. Afin de représenter une personne, la norme EN ISO 14122-4 exige une résistance minimum de 1,5 kN lors de sa conception.

Quelle est l'entraxe entre les échelons d'une échelle à crinoline ?

Pour une échelle fixe JOMY, les échelons ont un entraxe de 280 mm en standard. D'autres mesures sont disponibles à la demande.

Les échelons d'une échelle à crinoline sont-ils antidérapants ?

Oui, nous utilisons chez JOMY des échelons striés sur le dessus et le dessous pour garantir une adhérence maximale, tant pour les pieds que pour les mains.

Quelles sont les dimensions des échelles à crinolines JOMY ?

Vous trouverez toutes les dimensions de nos échelles dans les documents techniques officiels ci-après :

Si besoin, d'autres mesures sont disponibles à la demande.

Quels sont les types de crinoline / d'encagement disponibles ?

Nous proposons 3 types d'encagement. Selon les besoins, la situation et la faisabilité technique, les trois variantes pourront être présentes sur la même échelle à crinoline :

  • Crinoline 1/2 : utilisée lorsqu'une protection latérale est requise à l'un des points d'entrée ou de sortie de l'échelle.
  • Crinoline 3/4 : utilisée pour l'accès latéral à un niveau donné.
  • Crinoline 4/4 complète.

Quelle est la hauteur maximale d'une échelle à crinoline ?

Il n'y a aucune limite de hauteur pour une échelle à crinoline. Cependant, la norme ISO EN 14.122 (Sécurité des machines - Moyens d'accès permanents aux machines) impose dans sa partie 4 (relative aux échelles fixes), qu'une volée unique ne peut dépasser les 10 m. Au-delà de cette hauteur, l'échelle devra être segmentée en plusieurs sections de 6 m maximum chacune. Celles-ci seront reliées entre-elles par un palier intermédiaire ou de repos qui permettra à l'utilisateur de passer d'une section à l'autre en toute sécurité.

A noter que dans certaines situations ceci ne sera pas faisable (notamment à cause de l'encombrement de la crinoline elle-même), nous conseillons alors d'opter pour une échelle à ligne de vie intégrée avec plateau(x) de repos rabattable(s).

Pourquoi utiliser l'aluminium pour la construction d'une échelle à crinoline ?

L'aluminium présente de nombreux avantages par rapport à l'acier : retrouvez-les tous dans notre page dédiée intitulée "Pourquoi l'aluminium ?".

Une échelle à crinoline peut-elle être cintrée (courbe) ?

Oui, nous avons en effet déjà réalisé ce type d'échelle pour nos clients.

Peut-on peindre une échelle à crinoline ?

Oui, il vous est d'ailleurs possible de demander en option la mise en couleur de votre échelle. Celle-ci sera peinte par thermolaquage polyester et suivant la teinte RAL de votre choix.


Montage / Installation

Sur quel type de mur peut-on fixer une échelle à crinoline ?

Les échelles à crinoline JOMY peuvent être fixées sur de nombreux supports. Sauf situation particulière, ces méthodes seront d'application :

  • Mur classique et en bon état : fixation via un ancrage mécanique et des pattes de fixation standards.
  • Mur classique en moins bon état : fixation via un ancrage chimique et des pattes de fixation standards.
  • Panneau sandwich : fixation mécanique par des clames placées de part-et-d'autre de la paroi.
  • Bardage et isolation : fixation mécanique ou chimique (selon l'état du mur porteur) et utilisation d'une entretoise - de l'épaisseur combinée de l'isolant et du bardage - pour relier les pattes de fixation au mur porteur.
  • Mur avec crépi : fixation mécanique ou chimique (selon l'état du mur porteur) et utilisation d'une entretoise - de l'épaisseur du crépi, plus isolant s'il est présent - pour relier les pattes de fixation au mur porteur.

A quelle distance maximale du mur peut-on fixer une échelle à crinoline ?

Il est possible de fixer une échelle jusqu'à 1m de la façade. Il faudra néanmoins prévoir au-delà de +-600 mm une structure de support spécialement étudiée et ce afin de garantir la rigidité de l'ensemble.

Une échelle à crinoline peut-elle être montée perpendiculairement au mur ?

Oui, nous fournissons des pattes de fixation spécialement prévues à cet effet.

Peut-on suspendre une échelle à crinoline ou doit-elle posée sur le sol ?

Nous fournissons des pattes de fixation équipées de raidisseurs permettant à l'échelle d'être suspendue à la structure portante. Bien évidemment, il faudra que cette dernière puisse en supporter les charges.

Comment la crinoline est-elle fixée à l'échelle ?

Via des "griffes" de fixation spécialement conçues par JOMY et reliant les arceaux aux montants directement. Résistantes et pratiques, elles permettent :

  • Un montage simple et rapide,
  • Un ajustement fin.

Est-ce que JOMY fournit un service d'installation ?

Oui, nous avons nos propres équipes de monteurs actifs depuis la Belgique et sous la supervision des ingénieurs JOMY.


Entretien

Faut-il entretenir une échelle à crinoline ?

Afin de garantir la sécurité nous conseillons vivement une inspection visuelle des ancrages (et de l'état du mur porteur) tous les ans ou plus, selon la fréquence d'utilisation.

Si nécessaire, un petit nettoyage peut être effectué afin d'enlever les taches et résidus liés à l'environnement. Ceci peut être fait soit avec un nettoyeur à haute pression ou en utilisant un détergent ménager classique, de l'eau et une éponge douce.



local_shipping

Livraison directe du kit depuis notre usine à Wihogne (BE).

format_list_numbered

Toutes les pièces nécessaires à l'assemblage sont fournies et clairement listées.

assignment

Manuel d'instruction clair inclus pour un montage en toute simplicité.

Aidez-nous à comprendre votre projet

Plus vous serez spécifique, au mieux nous serons en mesure de répondre à votre demande. Au minimum, nous aimerions connaître l'endroit de votre projet pour que les bonnes personnes puissent traiter votre demande.

* Champs obligatoires.

1. A propos de vous:
errorVeuillez fournir une adresse email valide
errorVeuillez fournir votre nom
warningVotre téléphone n'est pas strictement nécessaire mais très pratique pour discuter de votre projet avec vous
Que cherchez-vous ?
2. Où se situe votre projet ?
errorVeuillez sélectionner le pays de votre projet
errorPlease select the state of your project
errorVeuillez sélectionner la province de votre projet
3. A propos de votre projet:
Type de construction
Hauteur approximative demandée

Ajouter un fichier:

Vous pouvez ajouter un fichier avec plus d'informations. Veuillez limiter votre taille de fichier à 10 Mo maximum.

errorVotre fichier est trop grand. Veuillez limiter la taille du fichier à 10 Mo.
errorUne erreur est survenue. Nous n'avons pas reçu votre demande. Veuillez réessayer de soumettre votre demande ou contactez-nous directement.
Vous pouvez nous contacter directement à:
JOMY SA

fr@jomy.com

+32 4 278 55 12

+32 4 278 26 75

Rue Bourgogne, 20 B-4452 Wihogne, Belgique

Merci! Nous avons bien reçu votre demande.

Nous apprécions votre intérêt pour nos produits et nous vous répondrons dans les plus brefs délais.

Nous traitons votre demande...

Veuillez patientez. Si ce message ne disparaît pas dans quelques instants, renvoyez à nouveau votre demande.

Une erreur est survenue

Une erreur est survenue lors du traitement de votre demande, veuillez réessayer.

Modifier langue et région

Sélectionez votre langue:
Please select your region:
Sélectionez votre région:
Kies uw regio:

Rechercher dans ce site

To be implemented

Magasin en ligne

To be implemented

Se loguer

Vous n’etes pas logué. Vous pouvez vous loguer avec votre compte Google.

Vous êtes connecté

Vous êtes connecté en tant que: .

Erreur

Une erreur est survenue. Nous n'avons pas reçu votre demande. Veuillez réessayer de soumettre votre demande ou contactez-nous directement.. Vous n’etes pas logué.

Sitemap

Fil d'Ariane

Vous êtes ici: Accueil > Produits > Echelles > Echelles à crinoline

Cookies

Ce site utilise des cookies. En poursuivant votre navigation sur ce site, ou en cliquant “accepter”, vous acceptez l’utilisation de cookies. Que sont les cookies?
