Escalera con jaula de seguridad: solución permanente, de calidad industrial, para acceso y salida.

Escalera con jaula de seguridad en aluminio

  • check Sistema modular desarrollado por JOMY.
  • check Acabado de alta calidad.
  • check Múltiples opciones disponibles.

Menos estéticas que escaleras retractiles, escaleras con jaula de seguridad pueden usarse para:

Escalera de techo con jaula utilizada para acceso y mantenimiento de paneles solares.

Escalera de acceso con jaula al panel solar

Escalera de jaula con plataformas de descanso utilizadas en tanques de almacenamiento para mantenimiento.

Escalera tanque de almacenamiento

2 escaleras de jaula colocadas perpendiculares a la fachada, junto a las ventanas y utilizadas para la evacuación de un edificio de 7 pisos.

Escalera de jaula de escape de fuego de ventana


Escalera de techo con jaula, puerta de seguridad, portón y barandillas utilizadas para mantenimiento.

Escalera de acceso al techo asegurada para mantenimiento

Alternar escaleras de jaula con plataformas de descanso para acceder al techo de una instalación alta.

Escalera fija para acceso al techo de un edificio alto

Ventana de salida de techo plano y eje con una escalera de jaula utilizada para acceder al techo plano.

Escalera para ventana de salida de techo plano

La escalera de jaula solía bajar a un pozo en una instalación de tratamiento de agua.

Escalera de acceso para instalaciones de tratamiento de agua.


La escalera de jaula solía acceder a la parte superior de un entrepiso en una instalación.

Entreplanta con jaula

Escalera de jaula de pozo con 2 manijas telescópicas para un acceso seguro a los espacios subterráneos para inspecciones.

Escalera de pozo con jaula y asas telescópicas

Escalera con jaula utilizada para mantenimiento e inspección de unidades de aire acondicionado.

Escalera de acceso para mantenimiento e inspección de unidades de aire acondicionado

Sistema modular

La escalera con jaula de seguridad JOMY se ensambla a partir de elementos estándar que se pueden unir mediante enganches verticales entrelazados.
Los peldaños se insertan y se enganchan en los enganches y están estriados en la parte superior para evitar resbalones.

Escalera modular de jaula con enganches verticales entrelazados y peldaños antideslizantes.

Acabado anticorrosivo de alta calidad

Los enganches, los peldaños, los enganches entrelazados y los de pared están hechos de perfiles de aluminio extruido anodizados.
Los sujetadores son de acero inoxidable.
Las escaleras con jaula de seguridad JOMY cumplen con las normas ISO, EN y OSHA vigentes.

Escaleras verticales libres de corrosión hechas de perfiles de aluminio anodizado de calidad marina y sujetadores de acero inoxidable.

Con pinzas de fijación especialmente diseñadas

Tenemos abrazaderas de fijación especialmente diseñadas para conectar los enganches de pared y la jaula de seguridad a los postes. Se pueden instalar en movimiento fijo o libre. La posición fija se utiliza para sujetar la jaula a los montantes. La posición libre se utiliza para sujetar los montajes de pared a la escalera, permitiendo así deformaciones no destructivas debido a la diferente expansión térmica del edificio y la escalera.

Las escaleras con jaula de seguridad JOMY usan abrazaderas de fijación especiales para sujetar los enganches de pared y la jaula de seguridad a los postes.

La jaula de seguridad JOMY

Esta protección puede ser media vuelta, 3 cuartos o completa.
De acuerdo con la norma ISO 14122-4, si una escalera fija tiene una altura superior a los 3 metros, debe instalársele una jaula de seguridad.
Nuestras jaulas de seguridad de aluminio están hechas de aros hechos de perfiles cuadrados en los que pasan 5 tubos verticales.
También se puede proporcionar una entrada de jaula ampliada de acuerdo con las reglas de OSHA.

Las escaleras fijas pueden equiparse con una jaula de seguridad de media vuelta, 3 cuartos o una jaula de seguridad completa para una mejor protección de evacuación y acceso.

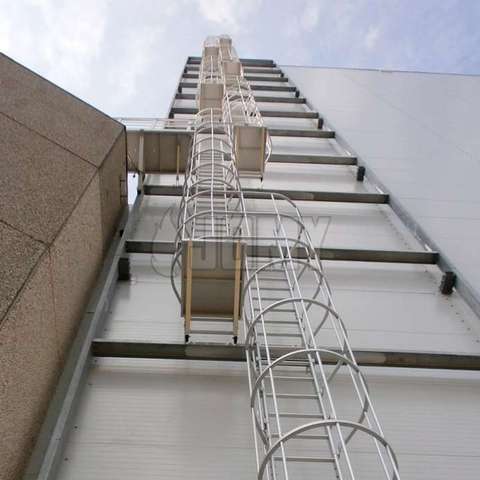

Escalera con jaula de seguridad y múltiples tramos

De acuerdo con la norma ISO 14122-4 (acceso a la maquinaria) y las reglas de OSHA, las escaleras permanentes en una pieza no pueden medir más de 10 m o 30 pies. Las escaleras más largas deben estar compuestas de tramos múltiples, cada una de las cuales puede tener un máximo de 6 m o 19'8" de largo. El usuario puede cambiar de un tramo a otro a través de descansos.

Las escaleras de jaula de más de 10 m o 30 pies deben estar compuestas de múltiples tramos y descansos (norma ISO 14122-4).

Tramo extensible inferior con contrapeso

La solución anti-abuso ideal: página del producto.

Escalera de jaula con elemento de base extensible: los tramos de peldaños inferiores se deslizan hacia abajo cuando se abren. El movimiento está equilibrado por contrapesos.

Acceso de aterrizaje al borde del techo con parapeto

JOMY ofrece soluciones para cruzar con escaleras cualquier tipo y forma de borde de techo. Sea cual sea la forma del techo, se accederá a la escalera de jaula en las condiciones más seguras.

Escalera de jaula con aterrizaje en parapeto hecha a la medida.

Aseguramiento de acceso superior

Este acceso se puede hacer más seguro con extensiones ampliadas en posición vertical, con o sin jaula.
También se puede instalar una puerta de seguridad para una protección de acceso aún mayor.

Escalera vertical con extensiones ampliadas en posición vertical superiores y una puerta de seguridad.

Aterrizaje y acceso hechos a la medida

Escalera de jaula para evacuación - Acceso para aterrizaje personalizado. Para un acceso seguro a la escalera desde la parte superior o central, JOMY puede proporcionar aterrizajes y balcones de acceso hechos a la medida en aluminio anodizado para adaptarse a sus necesidades específicas.

Escalera de jaula para evacuación con acceso personalizado de aterrizaje y balcón hecha a la medida.

Otras opciones

  • Puerta de seguridad en la parte inferior de la escalera, con o sin una puerta con cerradura adicional en la jaula de seguridad;
  • Cubierta en polvo de cualquier color RAL;
  • Línea de vida integrada que consiste en un riel vertical y un soporte móvil;
  • Las escaleras con jaula de seguridad JOMY también se pueden hacer completamente de acuerdo con sus requisitos específicos.
Las escaleras de jaulas de JOMY pueden ser mejoradas con muchas opciones, entre ellas: puertas de seguridad, línea de vida integrada, recubrimiento de polvo de color RAL, o pueden ser personalizadas según sus especificaciones, etc.

A = Altura a cruzar

B = Altura total disponible

C = Distancia máxima desde la pared

D = Extensión

¿Cómo especificar las medidas de su escalera con jaula de seguridad?

Uso

¿Por qué y cuándo se debe utilizar una escalera de jaula (normas y requisitos)?

Dos razones importantes:

  1. En el sector de la industrial, la norma ISO EN 14.122 (Seguridad de las máquinas - Medios permanentes de acceso a ls máquinas), en la parte 4 sobre escaleras verticales fijas, exige la presencia de una protección de cubierta (jaula) si la altura alcanza los 3 m o más. Si es así, la jaula puede comenzar a una altura entre 2,2 y 3 m.
    En el sector de la construcción, se aplican las mismas buenas prácticas.
  2. También se utiliza una jaula por la sensación de seguridad que proporciona. Ciertamente, al subir, los usuarios no tendrán la sensación de estar "al borde del abismo" ya que estarán rodeados por una jaula de metal. Por lo tanto, la seguridad se ve incrementada aquí por la comodidad mental y el efecto tranquilizador generado por esta "barrera" física.

¿Representan las escaleras de jaula una protección confiable contra caídas?

Para acceder a las alturas de forma segura, la mejor solución siempre será usar escaleras equipadas con una línea de vida vertical y un sistema móvil de autobloqueo, que se conecta directamente al arnés del usuario (equipo personal de protección contra caídas). La jaula en sí no garantiza que no ocurrirá ninguna caída (con las consecuencias que uno puede imaginar). Sin embargo, en el caso de evacuaciones de emergencia, una escalera de jaula seguirá siendo la solución más práctica ya que no requiere la preparación previa de equipo personal para protección.

¿Se pueden usar los sistemas de jaula y riel de línea de vida vertical en la misma escalera?

No, esta combinación no está permitida según la norma ISO EN 14.122. La razón es simple: el sistema de detención de caídas de la línea de vida vertical, un carro móvil con autobloqueo conectado al arnés del usuario, requiere de cierto espacio para garantizar el correcto funcionamiento en caso de caída. La presencia de la jaula en podría evitar que se active y, por lo tanto, crear un peligro.

Por lo tanto, para una protección eficaz contra caídas, recomendamos utilizar nuestras escaleras con línea de vida integrada, sin jaula.

¿Puede apoyarse o agarrarse de la jaula de protección?

Este no es el propósito principal de la jaula, sin embargo, el diseño técnico que tiene sí le permite soportar estas cargas si llega a ser necesario. Si el usuario necesita descansar mientras sube, ofrecemos la solución de plataformas de descanso plegables opcionales que se pueden colocar donde se desee a lo largo de la altura de la escalera.

¿Cuál es el costo aproximado de una escalera con jaula?

Para la misma altura de acceso, el precio de una escalera de jaula será menor que una escalera (que será más práctica) o una escalera vertical retráctil (que será más discreta y segura) pero de un precio mayor a una escalera fija sin jaula, y relativamente cerca de una escalera con línea de vida integrada.

¿Cuáles son las alternativas disponibles a una escalera con jaula?

¿Se puede usar una escalera de jaula para escape en caso de incendio y evacuaciones de emergencia?

Sí, pero tenga en cuenta que la escalera de emergencia sigue siendo una solución alternativa:

  • Si no hay suficiente espacio para una escalera de escape para incendio (que es la solución predilecta).
  • Si los requisitos estéticos y urbanísticos lo requieren.
  • Si la ubicación del edificio lo requiere.
  • Por costos.

Acceso a la escalera

¿Cuáles son las opciones para proteger una escalera de jaula de intrusiones, vandalismo, ladrones...?

  • La puerta de seguridad está equipada con candado.
  • La puerta de seguridad está equipada con candado y una puerta adicional para bloquear la entrada a la jaula.
  • Revestimiento adicional (hoja perforada de aluminio) agregado al fondo, en el exterior de la jaula, para evitar el acceso desde los lados.
  • La escalera desplegable contrapesada que permite que el tramo inferior de la escalera se deslice hacia arriba y se bloquee fuera de fácil alcance.

¿Cuáles son las opciones para acceder a una escalera de jaula que está sobre el suelo?

  • El balcón de acceso: suspendido de la fachada o cualquier otra estructura de soporte, permite al usuario llegar a la escalera de forma segura, sea cual sea la altura superior el terreno.
  • El(los) pasamano(s) telescópico(s): pasamano retráctil que permite al usuario agarrarse de algo al entrar o salir de la escalera cuando su altura no supera el nivel a alcanzar. Esta opción se usa comúnmente para escaleras de pozo o cuando hay una trampilla de acceso.
  • Extensiones verticales: extensiones de los largueros de escalera, con curvatura exterior (abocinamiento), para que el usuario se agarre de ellos vez subidos los últimos peldaños o al acceder desde el nivel superior.
  • La plataforma de cruce de parapeto (descanso): compuesta por extensiones verticales, una plataforma equipada con barandillas y una segunda escalera, permite la entrada y salida segura de la escalera cuando el nivel superior incluye un escalón, un parapeto de techo o cualquier otra estructura que haya que cruzar con total seguridad.
  • Barandillas equilibradas con peso: utilizadas como equipo de protección colectiva contra caídas, sirven para delimitar y asegurar el camino de acceso a una escalera desde un techo plano o una plataforma.
  • Extensiones horizontales de las columnas: barandillas fijadas a las prolongaciones de las columnas de la escalera para delimitar el camino de entrada y salida por encima de la escalera, sin necesidad de fijar equipos adicionales al edificio.
  • Puerta de seguridad: puerta de cierre automático que asegura el acceso a la escalera.

¿Cuáles son las opciones para acceder a una escalera con jaula en distintas alturas?

  • La jaula 3/4: permite el acceso lateral a la escalera desde un balcón o un nivel intermedio.
  • El balcón de acceso: suspendido de la fachada o cualquier otra estructura de soporte, permite al usuario llegar a la escalera de forma segura, sea cual sea la altura sobre el suelo a la que esté ubicada la escalera.

¿Cuáles son las opciones para acceder a una escalera con jaula desde la parte inferior?

  • La escalera desplegable: tramo deslizante inferior utilizado para poner la escalera fuera del alcance de personas no autorizadas y para despejar la planta baja. El sistema de JOMY funciona con contrapesos que permiten un descenso suave y una fácil elevación del tramo deslizante. La liberación se puede iniciar de dos formas distintas y combinables, ya sea desde arriba y/o desde abajo.
  • Puerta de seguridad: equipada con candado, imposibilita el subir a la escalera, ya que impide el acceso a los peldaños inferiores y, si dispone de una puerta superior, también bloquea el acceso a la entrada de la propia jaula.
  • La jaula 1/2 o 3/4: utilizada como barandilla, esta opción asegura el acceso lateral a la escalera cuando se debe cerrar un espacio lateral. En este caso, la jaula comienza a una altura de menos de 2,2 m.

Características del producto

¿Cuál es el ancho útil de una escalera de jaula?

El ancho útil corresponde al ancho de los peldaños entre las columnas. En JOMY, suministramos anchos de 400 mm y 600 mm como anchos estándar, pero también están disponibles otras dimensiones personalizadas bajo pedido.

¿Cuál es la carga máxima que puede soportar una escalera de jaula?

Una escalera fija JOMY pasa las pruebas y exámenes de las normas EN ISO 14122-4 y NF E85-016. Para simular una persona, la norma EN ISO 14122-4 requiere una resistencia mínima de 1,5 kN durante su diseño.

¿Cuál es la distancia central entre los peldaños de una escalera tipo jaula?

En una escalera fija de JOMY, los peldaños tienen una distancia estándar entre ejes de 280 mm. Otras medidas están disponibles bajo pedido.

¿Las escaleras con jaula están equipadas con peldaños antideslizantes?

Sí, en JOMY utilizamos peldaños acanalados tanto en la parte superior como en la inferior para garantizar máximo agarre, tanto para los pies como para las manos.

Cuáles son las dimensiones de las escaleras con jaula de JOMY?

Encontrará todas las dimensiones de nuestras escaleras en los documentos técnicos oficiales citados a continuación:

Otras dimensiones están disponibles bajo pedido, si es necesario.

¿Qué tipos de jaulas hay disponibles?

Ofrecemos 3 tipos de jaulas. Dependiendo de las necesidades, situación y viabilidad técnica, las tres variantes pueden estar presentes en la misma escalera de jaula:

  • 1/2 jaula: se utiliza cuando se requiere una protección lateral en una de las entradas o salidas de la escalera.
  • Jaula 3/4: se utiliza para el acceso lateral a un nivel determinado.
  • Jaula completa 4/4.

¿Cuál es la altura máxima de una escalera de jaula?

No hay límite de altura para una escalera con jaula. Sin embargo, la norma ISO EN 14.122 (Seguridad de las máquinas - Medios permanentes de acceso a las máquinas) establece en su parte 4 (relativa a las escaleras fijas) que un solo tramo no puede exceder los 10 m. La escalera debe dividirse en varias secciones de no más de 6 m cada una al sobrepasar los 10 m. Estos estarán interconectados por plataformas de descanso intermedias (o balcones) con el fin de permitir al usuario transitar con seguridad de un tramo a otro.

Tenga en cuenta que en ciertas situaciones esto no será viable (debido al tamaño de la jaula en sí, por ejemplo), en cuyo caso recomendamos optar por una escalera con una línea de vida integrada equipada con plataformas de descanso plegables.

¿Por qué utilizar aluminio para la construcción de una escalera con jaula?

El aluminio tiene muchas ventajas sobre el acero: encuéntrelas todas en nuestra página dedicada "¿Por qué aluminio?".

¿Se puede curvar/arquear una escalera de jaula?

Sí, de hecho ya hemos construido este tipo de escalera para nuestros clientes.

¿Se puede pintar una escalera con jaula?

Sí, tenemos disponible una pintura con recubrimiento de polvo de poliéster en el color REAL de su elección.


Instalación/Ensamblaje

¿En qué tipo de pared se puede colocar una escalera de jaula?

Las escaleras con jaula de JOMY se pueden instalar sobre varios soportes. Excepto en entornos especiales, se aplicarán estos métodos:

  • Pared tradicional en buen estado: fijación con anclajes mecánicos y escuadras de fijación estándar.
  • Pared tradicional en estado moderado: fijación mediante anclajes químicos y escuadras de fijación estándar.
  • Panel tipo sándwich: fijación mecánica con abrazaderas colocadas a ambos lados de la pared
  • Revestimiento y aislamiento: fijación mecánica o química (según el estado del muro de carga) y uso de un espaciador - del grosos combinado del aislamiento y el revestimiento - para conectar los soportes al muro de carga.
  • Muro recubierto con yeso: fijación mecánica o química (según el estado del muro de carga) y uso de un espaciador - del grosor combinado del yeso más aislamiento (si aplica)- para conectar los soportes de fijación al muro de carga.

¿Cuál es la distancia máxima a la que se puede fijar desde la pared una escalera con jaula?

Es posible fijar una escalera hasta a 1 m de la fachada. Pero al sobrepasar los 600 mm, será necesario diseñar una estructura de soporte especialmente diseñada para garantizar la rigidez del conjunto.

¿Se puede montar una escalera de jaula en posisicón perpendicular a la pared?

Sí, proporcionamos soportes de montaje diseñados especialmente para este propósito.

¿Se puede suspender una escalera de jaula o tiene que estar apoyada en el suelo?

Ofrecemos soportes equipados con refuerzos que permiten suspender la escalera de la estructura de soporte. Evidentemente, será necesario que el soporte sea capaz de soportar las cargas.

¿Cómo se fija la jaula a la escalera?

Usando abrazaderas de fijación especialmente diseñadas por JOMY y que conectan los aros directamente con los montantes. Son resistentes y prácticos, permiten:

  • Un montaje sencillo y rápido,
  • Ajustes finos.

¿Cuenta JOMY con un servicio de instalación?

Sí, tenemos nuestros propios equipos de instaladores activos en Bélgica y bajo la supervisión de ingenieros de JOMY.


Mantenimiento

¿Las escaleras con jaula necesitan mantenimiento?

Para garantizar la seguridad, insistimos en que se realice una inspección visual de los anclajes (y el estado del muro de carga) cada año o incluso más, dependiendo de la frecuencia de uso.

Si es necesario, la escalera se puede limpiar para eliminar las manchas y los residuos ambientales. Esto se puede hacer con una manguera a presión o con un detergente doméstico estándar, agua y una esponja suave.



local_shipping

Envío directo del kit desde nuestra fábrica en Wihogne (BE).

format_list_numbered

Todas las piezas necesarias para el montaje son cuidadosamente empacadas y listadas.

assignment

Complete con instrucciones claras para una instalación más fácil.

Ayúdanos a entender tu proyecto

Cuanto más específico sea, mejor podremos responder a su solicitud. Como mínimo, nos gustaría conocer la ubicación aproximada de su proyecto, de modo que las personas adecuadas puedan atender su solicitud.

* Campos obligatorios.

1. Sobre usted:
errorPor favor proporcione un correo electrónico válido
errorPor favor proporcione su nombre
warningNo se requiere un teléfono, pero sería muy conveniente para discutir su proyecto con usted
¿Cómo podemos ayudarle?
2. ¿Dónde está ubicado su proyecto?
errorPor favor seleccione un país para su proyecto
errorPor favor seleccione un estado para su proyecto
errorPor favor selecciona una provincia para tu proyecto
3. Sobre tu proyecto:
Tipo de construcción
Altura aproximada requerida

Adjuntar archivo:

Puede añadir un archivo con más información. Por favor, adjunte archivos de máximo 10 MB.

errorSu archivo es demasiado grande. Por favor, adjunte archivos de máximo 10 MB.
errorAlgo salió mal. No hemos recibido su solicitud. Por favor, intente enviar su solicitud nuevamente, o contáctenos directamente.
Puede contactarnos directamente en:
JOMY SA

es@jomy.com

+32 4 278 55 12

+32 4 278 26 75

Rue Bourgogne, 20 B-4452 Wihogne, Belgium

Gracias! Hemos recibido su petición.

Apreciamos su interés en nuestros productos y le responderemos en breve.

Estamos tratando su solicitud...

Por favor espera. Si este mensaje no desaparece en unos momentos, envíe nuevamente su solicitud.

Ocurrió un error

Se produjo un error al tratar su solicitud, vuelva a intentarlo.

Cambiar idioma y región

Por favor seleccione su idioma:
Please select your region:
Sélectionez votre région:
Kies uw regio:

Buscar este sitio

Ejecutar

Tienda

Ejecutar

Registrarse

No ha iniciado sesión. Inicie sesión usando su cuenta de Google.

Registrado

Ha iniciado sesión como: .

Error al iniciar sesión

Algo salió mal. No hemos recibido su solicitud. Por favor, intente enviar su solicitud nuevamente, o contáctenos directamente.. No ha iniciado sesión.

Mapa del sitio

Breadcrumb

Estás aquí: Inicio > Productos > Escaleras verticales > Escaleras de jaula

Cookies

Este sitio utiliza cookies. Al continuar navegando en este sitio web o al hacer clic en "Acepto", usted acepta el uso de cookies. ¿Qué son las cookies?
